Soupape de Commande Directionnelle

Les vannes de distributions couvrent une série de SWH-G02, G03-SWH, SWH-G04, G06-SWH, SWH-G10, HD, DC. Elle est l'une des parties les plus fondamentales dans les machines hydrauliques ainsi que des machines pneumatiques, qui permettent l'écoulement de fluide d’une ou plusieurs sources dans des chemins différents....

Étiquette: Vanne Solénoïde | Vanne Mécanique | Valve Manuelle | Vanne de Distribution à Action Direct

Clapet Anti-retour

La vanne unidirectionnelle est un dispositif où le fluide peut seulement s'écouler le long de l'entrée d'huile, mais ne peut pas retourner de la sortie d'huile, également appelée clapet anti-retour ou clapet de retenue. Il est utilisé dans le système hydraulique pour empêcher l'écoulement inverse de l'huile. La vanne à une voie peut être rectiligne ou à angle droit. La vanne unidirectionnelle droite est montée sur la tuyauterie par l'intermédiaire d'une connexion filetée. La vanne unidirectionnelle à angle droit peut être raccordée par un filetage, par une plaque ou par une bride....

Étiquette: Vanne de Distributeur Anti-retour | Vanne directionnelle à Bobine | Vanne Anti-retour Hydraulique | Vanne Anti-retour Électro hydraulique

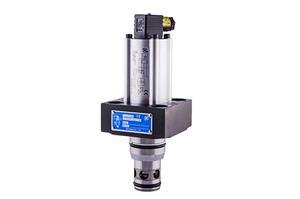

Soupape de Sécurité (LSV, SWHPS, SWPS, DCPS)

La vanne de sécurité se compose de vanne directionnelle et un détecteur de position électrique, qui est développé principalement pour la machinerie de plastiques et l’industrie des machines de moulage sous pression. Le capteur de position intégré dans la soupape de sécurité de pression peut détecter de manière pratique et précise la position de la bobine. Le signal de détection est entré dans l'ordinateur industriel pour le fonctionnement et le résultat de l'opération peut être utilisé pour commander et conduire les autres composants mécanismes ou hydrauliques. Son rôle est d’assurer le fonctionnement normal de l’équipement pendant que la porte de sécurité est fermée, afin d'éviter les blessures corporelles et les dommages à l'équipement causés par un mauvais fonctionnement ou lorsque la porte est déverrouillée....

Étiquette: Vanne à Cartouche | Valve à Cartouche deux Voies | Vanne de Sûreté à Cartouche | Vanne à Cartouche de Glissement

Soupape de Ventilation

La soupape de ventilation, est aussi appelle valve cônique, valve logique ou soupape champignon, a deux pipe de conections, port A et port B est un port de contôle C. La cavité supérieur est connecté avec la vanne piloté et en comunication avec la circuit de controle d’dhuile....

Étiquette: Vanne de Ventilletion hydraulique | Vanne de Ventilletion hydraulique Piloté | Vanne de Ventilletion Hydraulique Solenoïd | Soupape de Ventillation Anti-retour

Description

L’élément de commande est utilisé pour modifier le sens d’écoulement du milieu dans le pipeline s’appelle la soupape de commande directionnelle. Il se compose d’une bobine à l’intérieur d’un cylindre qui est contrôlée mécaniquement ou électriquement. Le mouvement de la bobine restreint ou permet la circulation, ainsi qu’il contrôle l’écoulement du fluide.

Classification des Soupapes Directionnelle
1. Dans le sens d’écoulement du milieu de suspension dans le pipeline, ils se divisent en vanne unidirectionnelle et vanne d’inversion. La vanne qui n’autorise que le milieu de suspension s’écouler dans un seul sens s’appelle la soupape de contrôle unidirectionnel, tels que valve unidirectionnelle et navette. La valve qui peut changer le sens d’écoulement du milieu de suspension est appelée la vanne d’inversion, tels que la vanne ordinaire à deux positions deux voies, vanne à trois voies deux positions, vanne quatre voies deux positions et vanne quatre voies trois positions.
2. En mode de contrôle, ils se divisent en soupape de contrôle manuel, vanne de régulation pneumatique, électrovanne et valve mécanique. Parmi eux, l’électrovanne peut être subdivisée en simple et double électrovannes. La valve mécanique peut être subdivisée en vanne, vanne à bobine et ainsi de suite. La soupape de commande pneumatique peut être subdivisée en valves pneumatiques à commande simple ou double et robinet de contrôle manuel peut être subdivisé en robinet clapet de pied.
3. Par le principe de fonctionnement, ils se divisent vanne à action directe et vanne piloté. La soupape à fermeture directe peut directement l’inversion au moyen de la main-d'œuvre, la force électromagnétique ou force aérodynamique. La vanne pilote est composée de deux parties, la vanne de pilotage et le corps du robinet, dans lequel, la vanne pilote conduise la bobine à l’intérieur du corps de vanne pour changer la direction.
4. Dans une position de travail de la vanne inversion à bobine, ils se divisent en vanne de deux positions et vanne trois positions.
5. Par le nombre de ports huile sur la vanne, il peut être divisé en vanne à deux voies, vanne à trois voies, vanne quatre voies etc.

Avantages de la soupape de commande directionnelle
1.Conception déclenchement solénoïde immergé dans l'huile
2.Grande efficacité énergétique pour réduire le coût d’utilisation
3.Réduire la température pour prolonger la durée de vie et réduire le coût de maintenance
4.La soupape directionnelle peut utiliser sous une haute température (315bar)
5.Bobine spécial pour assurer le fonctionnement sûr
6.Installation électrique résistant à l’eau et poussière
7.Installation facile

Note de la vanne de contrôle à commande directionnelle
1. Les huiles hydrauliques applicables
(1) Huile hydraulique à base de pétrole - équivalent à l'huile ISO Vg32, Vg46 et Vg68
(2) Huile hydraulique synthétique - huile hydraulique de l'ester de phosphate
(3) Huile hydraulique à base d'eau - huile hydraulique eau-glycol
2. Viscosité et température de l'huile
La gamme de viscosité recommandée est de 15 à 400 mm2/s, la gamme de température est de -15 à 70 ° C
3. La bobine de solénoïde répondre à la norme ISO4400
4. La surface de montage répondre à la norme ISO4400

Étiquette: Vanne de Commande Directionnelle Hydraulique | Valve de Contrôle Unidirectionnelle | Valve de Contrôle Pneumatique | Soupape de Contrôle manuelle
